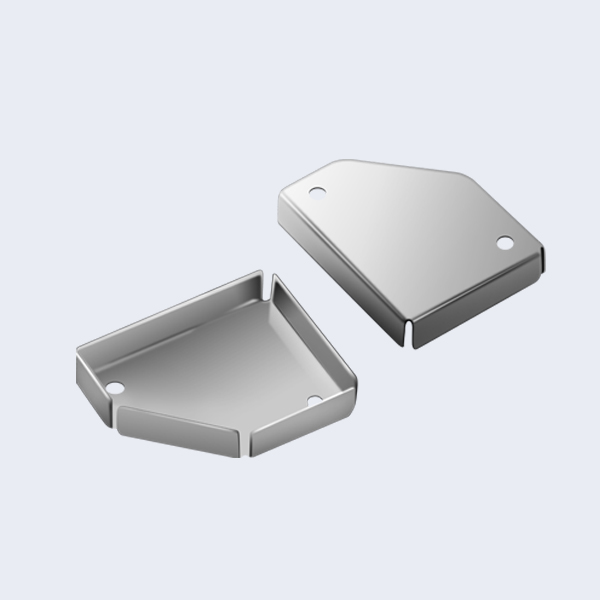

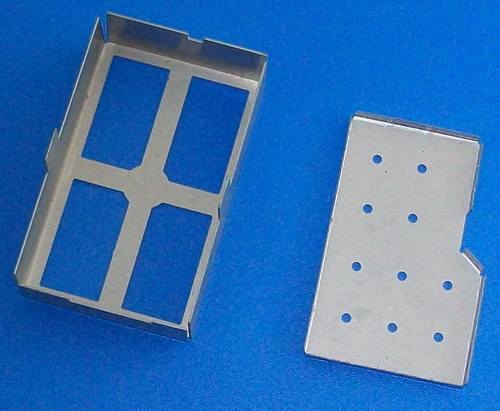

1.五金屏蔽罩通常都是兩件式的，下方與主板SMT的一件是支架，上方與支架配合在一起是蓋子。

現在隨著科技的不斷發展，很多機器已開始使用拉伸式五金屏蔽罩（單件拉伸或兩件中的屏蔽支架拉伸），相對于普通兩件式，拉伸式五金屏蔽罩的優點就是泄露少，屏蔽效果更好。五金屏蔽罩蓋子可選用0.1或0.15mm厚材料，盡量選用0.15mm的；折彎類五金屏蔽罩支架盡量選用0.2mm厚的材料，少用0.15mm厚的材料；拉伸類屏蔽罩支架必須采用0.2mm厚的材料。

普通兩件式五金屏蔽罩設計時，屏蔽支架與屏蔽蓋子X 、Y方向四周側邊間隙均留0.05mm；Z方向頂部也需要預留0.03-0.05mm的間隙，避免屏蔽框孔位下移后，屏蔽蓋扣不到位。普通折彎支架的蓋子與PCB至少留0.3mm以上的間隙，防止錫膏爬墻頂屏蔽蓋，影響扣合；拉伸支架的蓋子與支架Z方向留0.1mm以上的間隙。在設計扣點是，單邊需至少設計一處扣點，每增加5mm增加一處扣點。

拉伸式五金屏蔽罩設計時，需注意屏蔽蓋子不可以做拉伸件，只能做折彎工藝；屏蔽支架可做拉伸，單支架料厚必須為0.2mm，高度需大于或等于1.25mm；拉伸件轉角處的最小內R角至少要保證0.65mm以上，最小外R角至少要保證1mm以上，焊接法欄翻邊要在0.2mm以上。

同時也要注意，五金屏蔽罩焊盤寬度0.7-1mm之間，太小不利于貼片，太大容易被外界干擾。屏蔽支架中心處要預設計直徑5mm的吸盤區域，四周墻體每邊要有1-2個直徑0.7-1mm的通孔，用于卡屏蔽蓋?？ǘ床荒芴?，否則很難拆卸。
