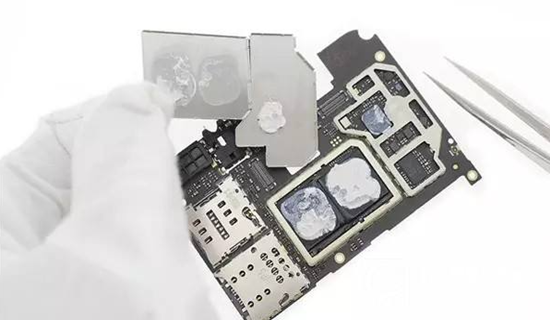

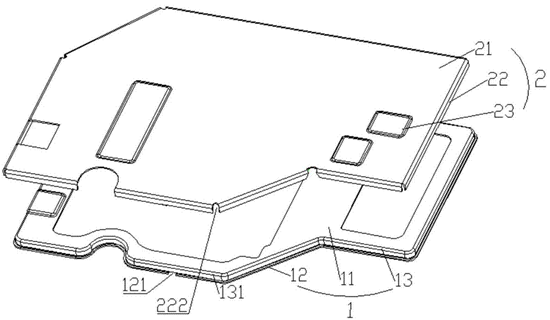

北京屏蔽罩廠家在接觸過的以往客戶中，用到的PCB屏蔽罩是對兩個空間區域之間進行金屬的隔離，以控制電場、磁場和電磁波由一個區域?qū)α硪粋€區域的感應和輻射?？蛻舾鶕?jù)自己的需求確定PCB屏蔽罩的位置、大小、形狀，然后根據結構設計畫出屏蔽罩的詳細立體結構調整圖。

在設計PCB屏蔽罩時，北京屏蔽罩廠家給予以下幾點，供大家參考：

1、屏蔽罩的焊盤長度一般可設計3-5mm，一般取5mm，不然太零散。寬度一般取0.6-0.8mm，焊盤間距一般取1mm。

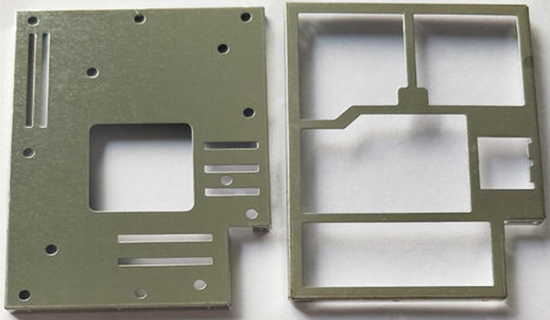

2、PCB屏蔽蓋可以選用洋白銅（性能好易加工）或不銹鋼（不吃錫只能做蓋子）。屏蔽支架材料可用洋白銅，以保證好的焊接性能。

3、屏蔽蓋與屏蔽支架四周間隙0.05mm，距離元器件0.4mm以上。

4、屏蔽蓋焊盤寬度0.7-1mm之間，太小不利于貼片，太大容易被外界干擾。屏蔽蓋與屏蔽支架底部之間間隙最小要0.5mm（也要考慮支架焊盤與焊盤之間間距最小0.3mm）

5、屏蔽蓋四周墻的最底面，距離PCB要有0.5mm距離，防止屏蔽支架吃錫過多頂住屏蔽蓋。

PCB屏蔽罩設計好之后，接下來就是找一家可靠的屏蔽罩廠家進行定制加工了。北京屏蔽罩廠家-力達精工，20年專注PCB屏蔽罩生產加工，多樣加工材料隨心指定，擁有LD工藝拉伸成型技術和使用高拉伸洋白銅材料，費用合理透明，國外品質，國內價格。189臺進口精尖生產設備，20000+套沖壓模具，20年屏蔽罩定制經驗，交付零延誤。咨詢熱線：0755-27153866、19924931943（微信同號），歡迎合作！
